Google mapで世界の起重機船を探してみた

Google mapで作業船を探す

　Google mapの航空写真で世界の作業船を探す。

　Google mapの使い方を間違えていると言われそうですが、新型コロナウイルスの影響で外に出かけることを少し躊躇してしまう今日この頃。家に居ながらにして世界を見に行くことが可能。

　そして、やってみると分かりますが意外と見つからない。

　タイトルに”世界の起重機船を探してみた”と書きましたが、起重機船・クレーン船だけでなく陸上のクレーンや作業船に関係する珍しい場所も載せました。

　今回紹介する場所以外にも、世界には多くの起重機船や作業船がいます。暇な時に世界の海岸線をGoogle mapの航空写真で見るのも楽しいですよ。発見出来たらコメントで教えてください。

起重機船

　

Sleipnir

Google mapへのリンク先：https://goo.gl/maps/hhTwaPqU5hsSTyu86

　世界最大のクレーン能力を誇る20,000トン吊り起重機船「Sleipnir」。場所はオランダ。

　船体の形状が似ている「Thialf」と間違えてしまいそうですが、拡大するとヘリデッキに書いてある船名で確認できます。

HYUNDAI10000

Google mapへのリンク先：https://goo.gl/maps/KHvVdMbmicqBPm97A

　ジブ固定の起伏タイプで世界最大の起重機船「HYUNDAI10000」。場所は韓国。

　もう少し拡大してみると係留索の本数に驚き。台風などの荒天対策なのか、通常係留なのかは不明。拡大しやすくするために画像を90度回転してます。

　数えると船首・船尾は各10本ラインを取ってます。右舷と岸壁の間にも無数のラインが見えますが、こちらはさすがにカウント不可。

Pioneering Spirit

Google mapへのリンク先：https://goo.gl/maps/7KrSf87peTjFaEEv7

　場所はオランダ。

　船体の長さが世界最長の起重機船「Pioneering Spirit」。その長さは477m。

　起重機船と言えるのか？と思う方もいるかもしれませんが、5,000トン吊りのクレーンが搭載されてます。

　油圧装置による石油プラットフォームのトップサイドを持ち上げるリフト容量は48,000トン。

SEP起重機船

SEAJACKS ZARATAN

　「SEAJACKS ZARATAN」は800トン吊りのSEP起重機船。

　現在建設中の日本国内初となる商業ベースの洋上風車設置の為、秋田にいます。

　秋田もGoogle mapで見ましたが発見できず。他を探している時に、シンガポールで発見しました。

Google mapへのリンク先：https://goo.gl/maps/AeVmEYm9jSZhJZzVA

　これもまた、一見すると「SEAJACKS ZARATAN」とは判別しにくいですが、ヘリデッキの船名で分かります。

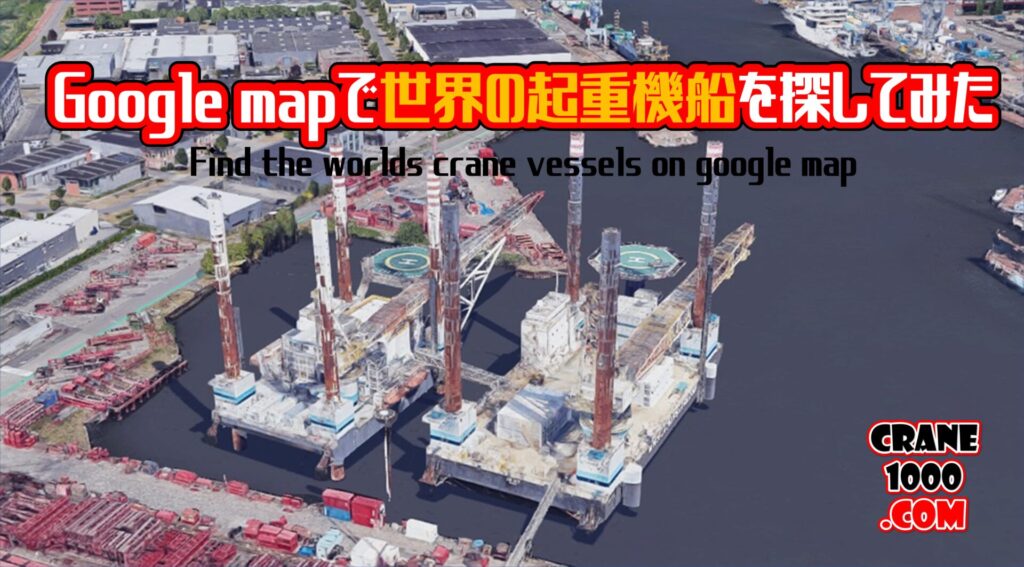

JB115 と JB117

Google mapへのリンク先：https://goo.gl/maps/SssLhpHKyUFhtBnu9

場所はオランダのロッテルダム。

早速、ヘリデッキの船名を確認。

JB115とJB117はそれぞれ300トン吊りと1,000トン吊りのSEP起重機船。

この場所はGoogle mapの3D表示が使用できました。

Zourite

　少し特殊な作業船です。

　一応、SEP仕様は間違いない。けど、一般的なSEP起重機船とは一風変わってます。

　場所はオランダのロッテルダム。

Google mapへのリンク先：https://goo.gl/maps/k3TcBpwph9U7vTUp6

ここも3D表示可能なので、立体画像をご覧ください。

　この作業船の動作状況は下記の参考記事で確認できます。

建造中の作業船

　建造中の作業船を見つけるのは比較的簡単。

　建造情報さえ押さえておけば、後は建造場所を調べるだけ。ですが、航空写真の撮影タイミングによっては見つからない時もあります。

　まずは、完成すると世界最大のSEP起重機船となる3,000トン吊り「Voltaire」から。

Voltaire

　場所は中国。

　微妙に撮影のタイミングが早すぎるので、レグを間配っているだけの画像。

Google mapへのリンク先：https://goo.gl/maps/qpE5nJ2dyUSQ2jKL7

　建造の進捗は順調で、船体部分は完成し、現在は進水されています。

　いろいろ建造情報から探ってみましたが、建造中の作業船は「Voltaire」しか発見できませんでした。航空写真の撮影タイミングが合わなかったんですかね。残念です。

門型クレーンなど

Taisun（泰山）

　場所は中国。

　世界最大の門型クレーン。最大吊上荷重は20,133トン。

　2008年に”heaviest weight lifted by crane”として、ギネス世界記録に認定されている。

　ただ、門型クレーンは走行できない固定タイプ。

Google mapへのリンク先：https://goo.gl/maps/1gHrapa54QNVM5Rr6

　Taisun（泰山）は全高133mで最大リフト高さ80m、幅120m。使用されているワイヤーロープの長さはなんと50,000m。設置されているドックの長さは380m。

　2008年4月18日、ギネス世界記録の20,133トンを吊上げた時の様子。

Sembcorp Marineの門型クレーン

　続いても門型クレーン。

　先ほどのTaisun（泰山）とは違い、門型クレーンが走行できるタイプ。私が知る限り、走行できる門型クレーンとしては世界最大。最大吊上荷重は15,000トン。

　同じドックに15,000トン吊りの門型クレーンが2基設置されているので、タンデムリフトすると30,000トン吊上げることが可能。

　場所はシンガポールのSembcorp Marine。世界最大の起重機船「Sleipnir」が建造されたところ。

Google mapへのリンク先：https://goo.gl/maps/T97f6GDNzWF1CBvf8

　全高138mで最大リフト高さ118m、幅165m。走行範囲は266m。

テキサス州にあるHeavy Lifting device

　最後はアメリカのテキサス州にある陸上に設置された巨大クレーン。

　クレーンは旋回しないタイプのジブ起伏式。吊上げ能力は何と13,000トン。

　陸上のジブクレーンでこれより大きいクレーンってあるんでしょうか？

Google mapへのリンク先：https://goo.gl/maps/BA9w5TqSfSAoRFpd9

詳しいスペックが見つからないので正確な大きさがよく分かりませんが、無茶苦茶でかい。

Google mapでジブの付根から後ろのウインチまでの平面距離を測ると123mでした。そこから推測するとジブ長さは150mくらいありそう。
