重量400トンのトランジションピースを効率的に運搬する方法
2024年9月にMammoetは、フランスの「Iles d’Yeu et de Noirmoutier offshore wind farm」向けトランジションピースをオランダのフリシンゲンにあるBOW Terminalでおこなったマーシャリング作業の動画を公開。
YouTubeで公開されている動画の投稿日は2024年9月17日なので今から半年以上前に投稿されており、少し古い情報ですが、トランジションピースの運搬方法がとても効率的でユニークな方法でした。

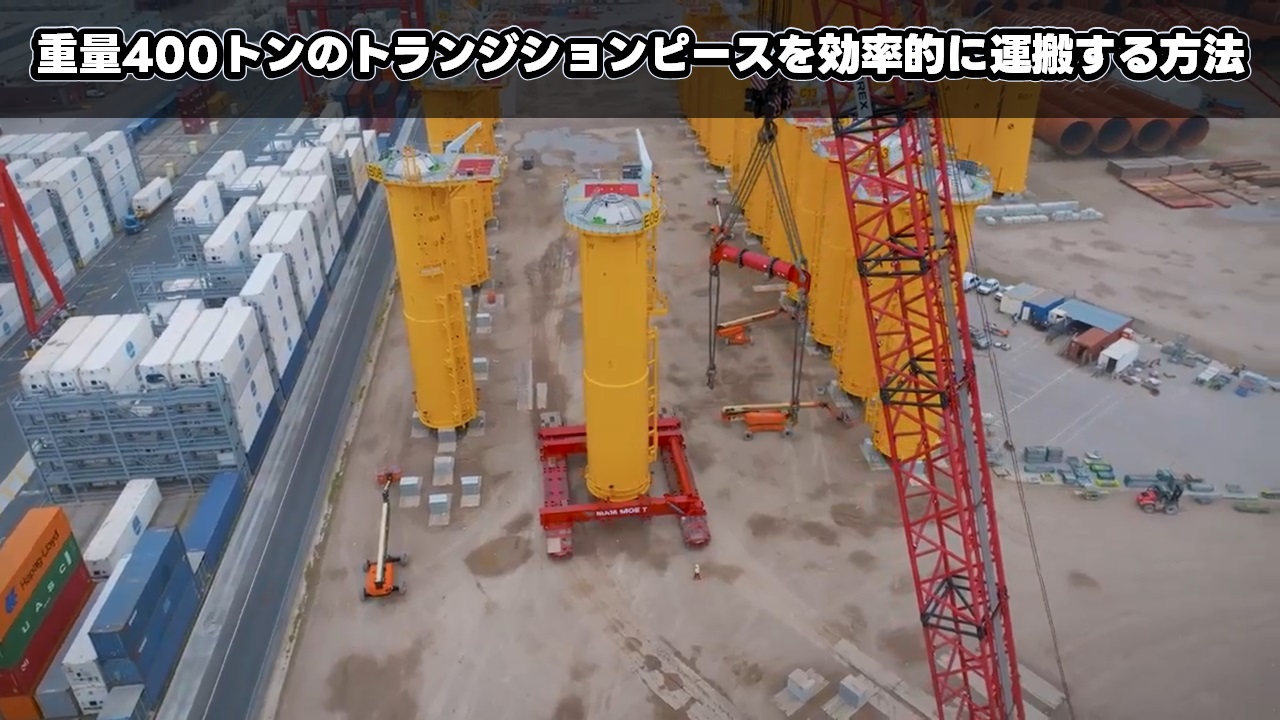

2台のSPMTとTPを下からすくい上げるアタッチメント

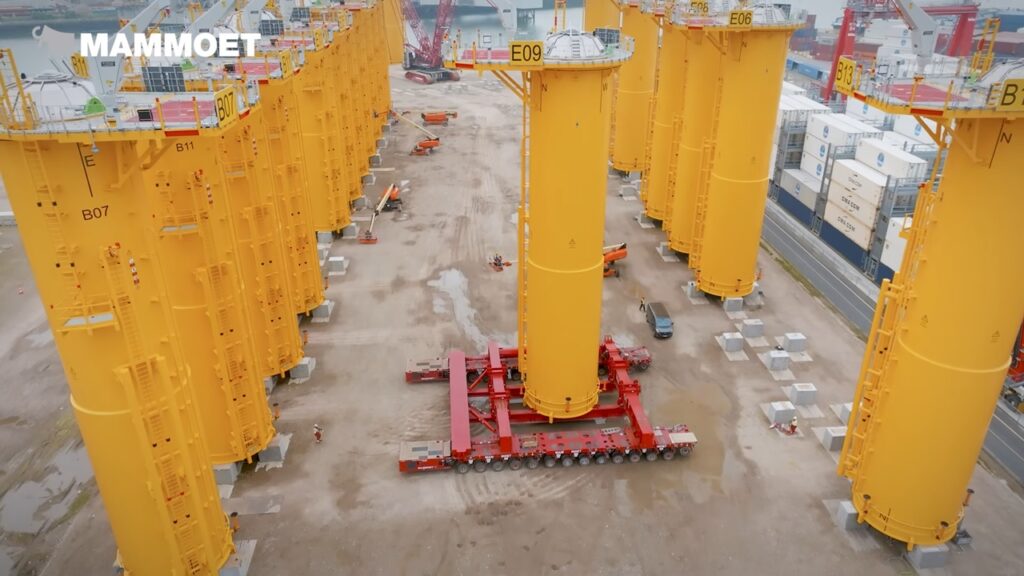

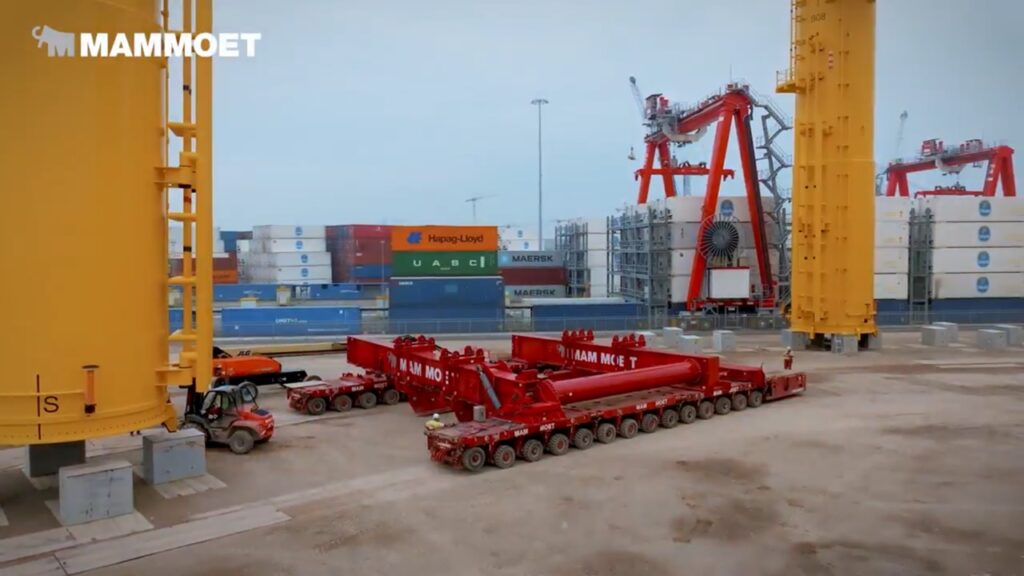

トランジションピース（TP）を運搬するために使用しているのは、アクセルライン12軸のSPMT（Self Propelled Modular Transporter：自走式多軸台車）2台とTPを揚重するためのアタッチメント。

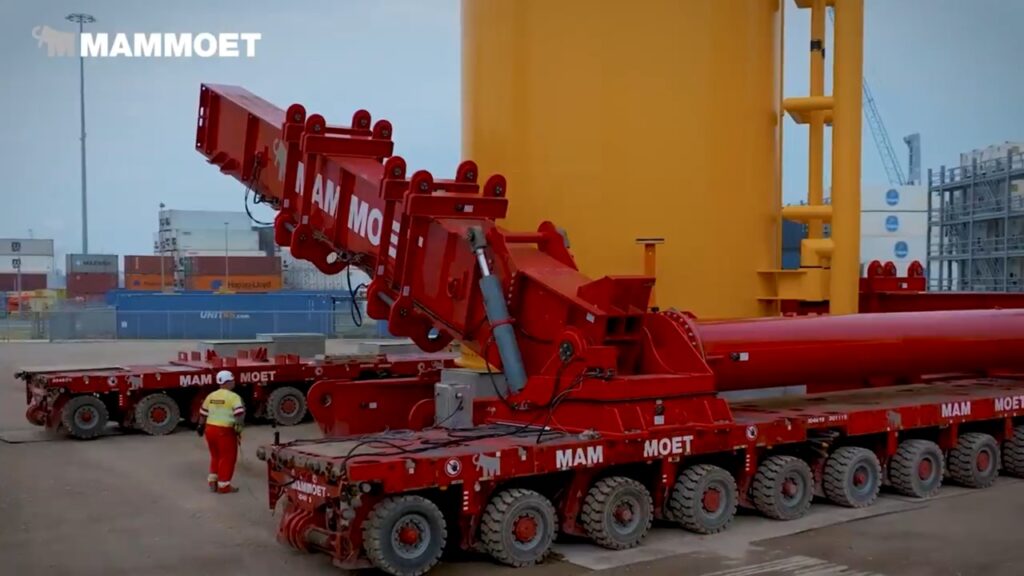

アタッチメントは2台のSPMTを連結するように荷台上へ2本の梁が配置されたおり、その下端にTPを揚重する2本の梁が取り付けられている。

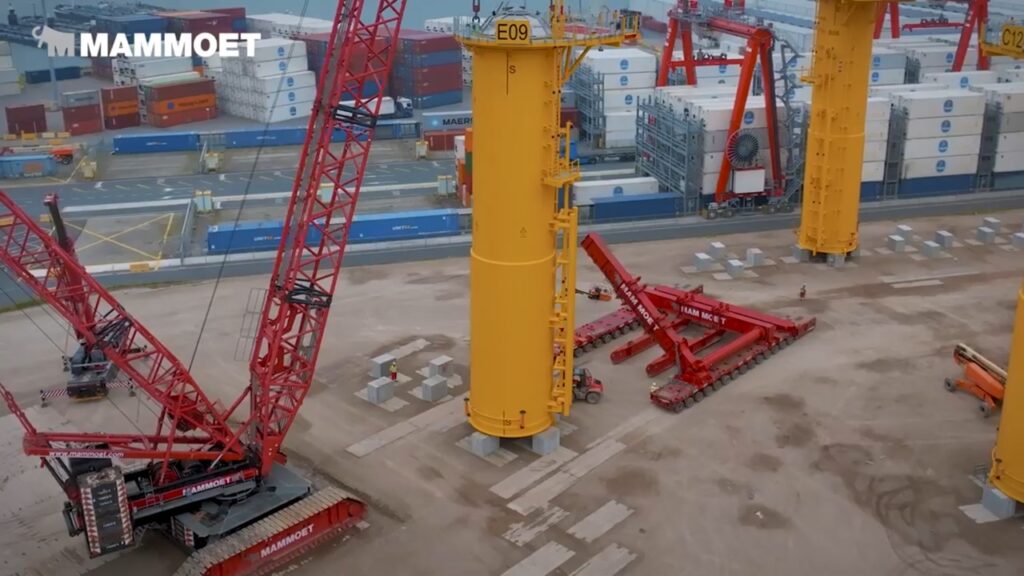

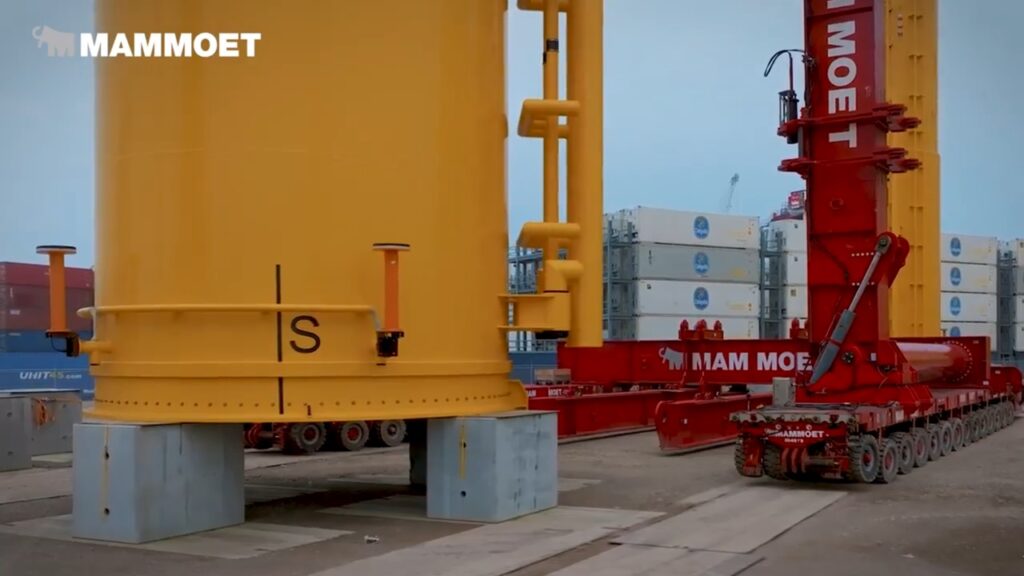

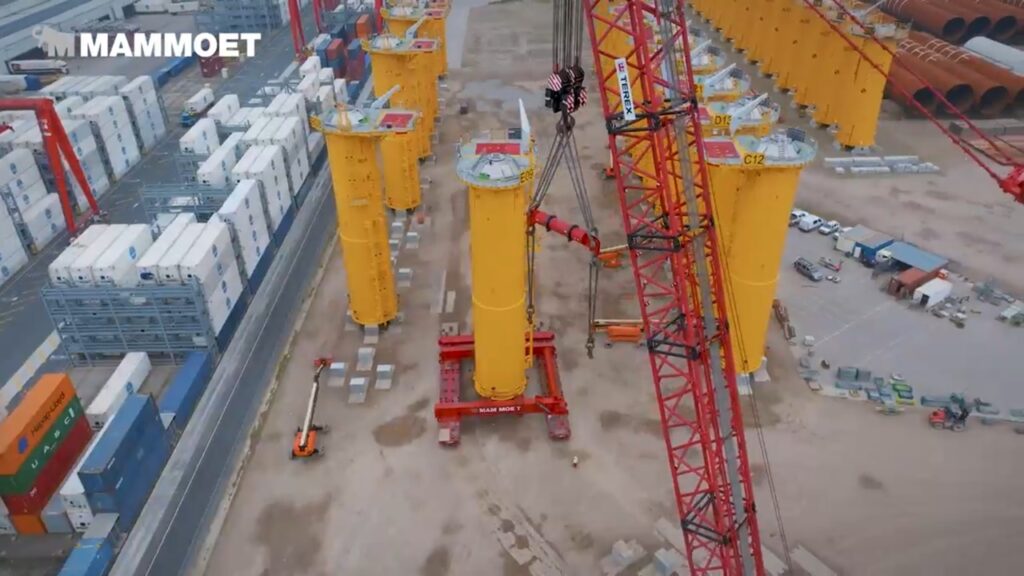

SPMT荷台上にある梁の片側は油圧で開閉する仕組みで、コンクリート製の架台上へ仮置きしているTPにSPMTをセットする時は、片側の梁を上げた状態で進入。TPを揚重する位置までSPMTが進んだ後に上げていた梁を下げて固定。そして、SPMTを上昇させてTPの運搬を開始。
Mammoetの掲載情報では、”Mammoet utilized a new attachment for the SPMT that essentially turned it into a giant forklift”（MammoetはSPMTに新しいアタッチメントを採用し、実質的に巨大なフォークリフトに変えました。）と説明されています。
各TPは直径6ｍ、高さ30ｍ、重量400トン。使用したアタッチメントと12軸のSPMT2台という組み合わせで重量800トンの運搬が可能だという。高さのあるTP運搬時は重心位置が高いので、ヤードの不陸や強風などで転倒する恐れがありそうですけど、クレーンを使用しない運搬効率の高いユニークな運搬方法はメリットが多い。
TP61基のマーシャリング作業
出典：Smulders

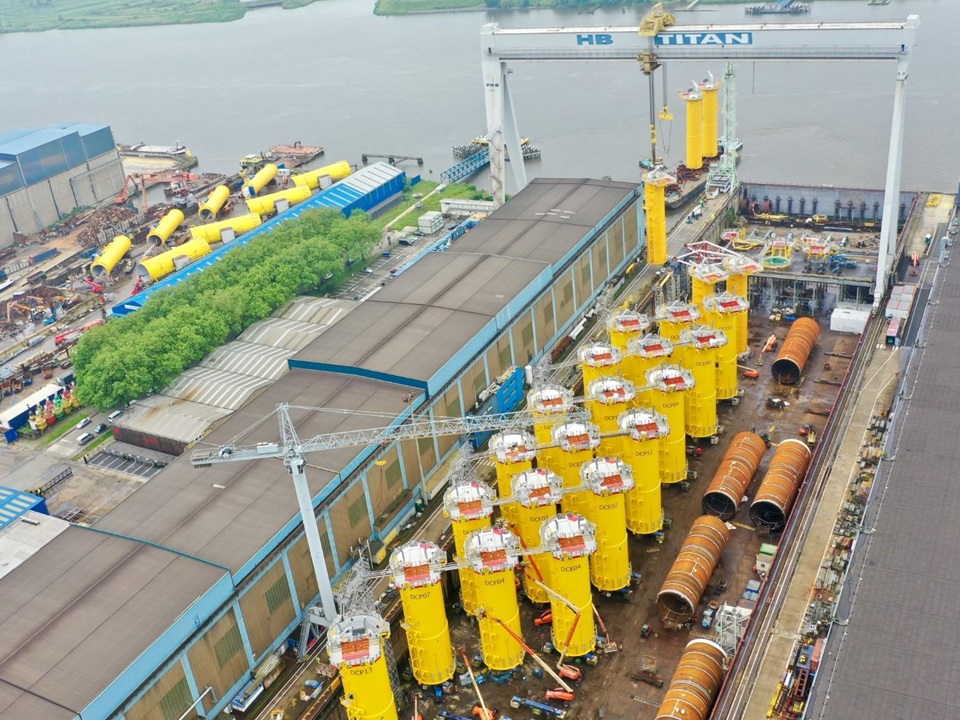

「Iles d’Yeu et de Noirmoutier offshore wind farm」で使用するトランジションピースはポーランドで製造し、ベルギーのHobokenにあるSmuldersのヤードで最終的な組立がおこなわれ、オランダのフリシンゲンにあるBOW Terminalへ運搬。その後、フランスへ輸送といった流れで運ばれているようです。

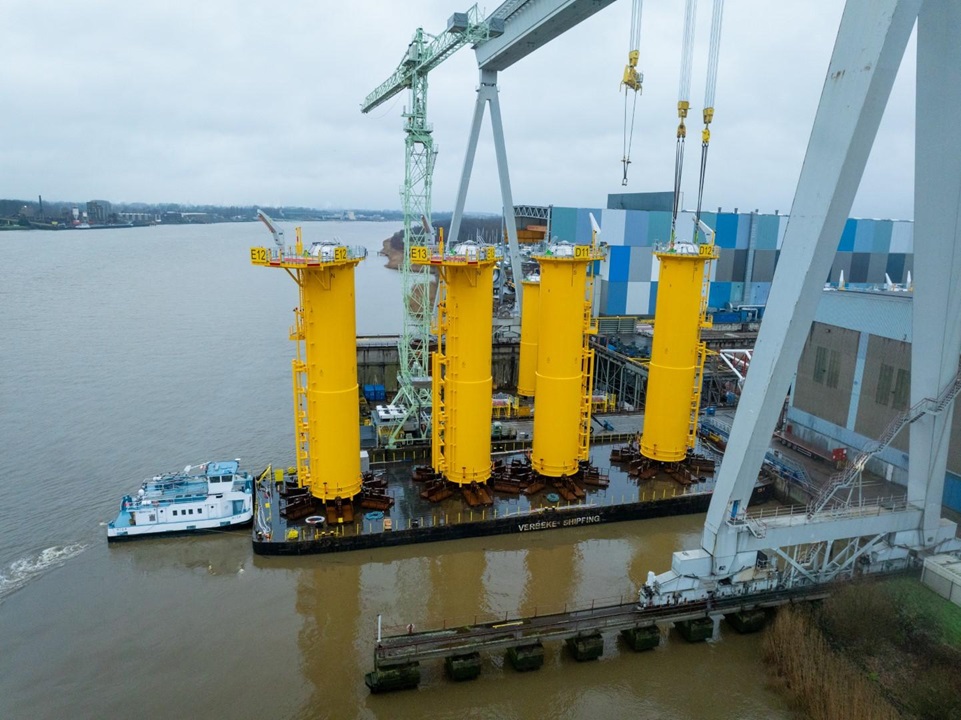

HobokenにあるSmuldersのヤードからフリシンゲンへは、1隻当たり台船上に4基のTPを積んで運搬。フリシンゲンでの荷降ろし作業では、Ro-Ro方式での荷降ろしも検討されたようですが、大型のバージが必要なことやフリシンゲンの干満差が約4mあることから台船からの荷降ろしには1,200トン吊りのクローラークレーンを採用したという。
