気になる重量21万トンのコンクリート製重力式基礎
重量23,000トンのトップサイドを支えるコンクリート製重力式基礎は、一体どのようにして沖合に設置されたのか？気になったので調べてみました。

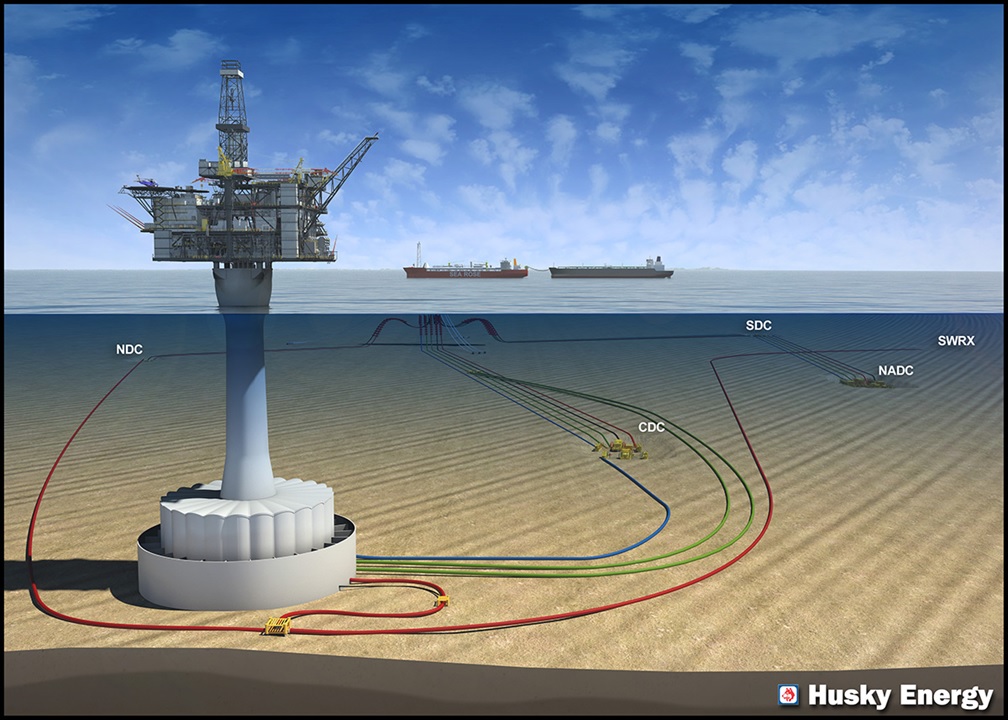

AllseasがYouTubeで公開している「Pioneering Spirit」によるトップサイド設置の動画で、海面上に姿を見せている円筒形の部分は僅かですが、設置海域の水深は約120ｍあるため、海面より下の部分は想像以上に大きいことが分かります。
コンクリート製重力式基礎の大きさは高さ145ｍ、ベース部分は直径122ｍ。コンクリート76,000m3が使用されており、重量は210,000トン。建造がおこなわれたのは、カナダのニューファンドランド・ラブラドール州にあるアルジェンシャ（Argentia）。Argentia Graving Dockと呼ばれる海岸近くに位置する場所で、建造後に進水・曳航するため建造場所は海抜以下に掘り下げられています。建造時にはMammoetのリングクレーン「SK 350」を使用。
The concrete gravity structure reached its final height of 145.2 m after the final concrete pour in Argentia, NL. In Ingleside, Texas, the final heavy lift was executed, installing the last crane and completing the topsides structurally. (2/3) pic.twitter.com/dTieBqb9bD
— Cenovus Energy (@cenovus) June 25, 2024
【Googleマップ航空写真】コンクリート製重力式基礎の建造場所
建造後に進水し、浮かべた状態で設置場所へ曳航
高さ145ｍ、重量210,000トンの巨大なコンクリート製重力式基礎は、進水して浮かべた状態で設置場所まで曳航がおこなわれました。
設置場所への曳航では複数のボートが配置され、主曳船として曳航作業に従事している「Skandi Mariner」は全長95ｍという大きさ。
Bon Voyage!
— Port of Argentia (@PortofArgentia) May 9, 2025
The Cenovus Concrete Gravity Structure has begun the long process of towing out of Port of Argentia.
This monumental moment is a decade in the making. pic.twitter.com/msSbOZHaPF
Cenovus West White Rose CGS now departed the Argentia Graving Dock and entering the deep water (18m cd) tow channel out to Placentia Bay. The Port thanks Cenovus for helping place Argentia on the world stage as a host to such world class projects. Thank you! pic.twitter.com/QkFEyfBIeo
— Port of Argentia (@PortofArgentia) May 9, 2025
